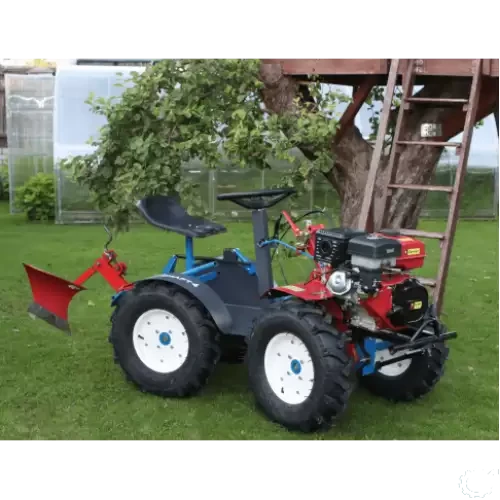

Пахотно-ездовой модуль для мотоблока Смарт-04

ПАХОТНО – ЕЗДОВОЙ МОДУЛЬ СМАРТ - 04 Адаптер состоит из поворотной рамы с механизмом поворота её передней и задней частей, механизма передачи мощности от передней оси к задней посредством шарнира равных угловых скоростей и цепных приводов, шестигранных задней и передней полуосей размером 32 мм под мотоблок или культиватор данного размера, крепления рычага заднего хода, рулевого вала с рулевым колесом, педалью сцепления и оси для установки регулятора газа, рычагов навески и тормоза, сиденья, кронштейна сиденья и задней навески. Рама – сварная из листового металла 4 мм, состоящая из передней и задней частей, в которых установлены полуоси на опорных подшипниковых узлах. Узел поворота реализован с использованием конических подшипников. Поворот осуществляется рулевым редуктором с совмещенной рулевой тягой, оснащенной шаровыми шарнирами. Передача крутящего момента происходит посредством двух усиленных приводных цепей и звёздочек. Тормоз – фрикционного типа с механическим ручным приводом непосредственно на колесо адаптера. Рулевое колесо – изготовлено из мягкого вибропоглащающего материала. Сиденье – анатомической формы, стеклопластиковое. Привод навески – универсальный, с ручным рычажным управлением, оснащенный газовым амортизатором. Для окраски адаптера используется высококачественная автомобильная краска. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АДАПТЕРА В СОБРАННОМ ВИДЕ С МОТОБЛОКОМ (КУЛЬТИВАТОРОМ) Наименование параметра Значение параметра Допустимая скорость движения, км/ч, не более 10 Максимальная грузоподъемность, кг 150 Масса неснаряженного адаптера, кг 130+/-10 Масса адаптера полная, кг, не более 300 Дорожный просвет, мм 190+/-20 Размер колеи, мм 700+/-30 Габаритная длина в сборе с мотоблоком, мм 1806+/-100 Габаритная ширина, мм 844+/-30 Габаритная высота, мм 1100+/-20 Количество колес 4 Шины (поставляются отдельно) 7-12 ГОСТ 7463-89 4 Давление воздуха в шинах, МПа 0,2+/-0,01 КОМПЛЕКТАЦИЯ: Рама с установленным рулевым редуктором и трансмиссией – 1 шт., оси колес – 2 шт., ступицы колес – 4 шт., рулевой вал – 1 шт., рулевая колонка – 1 шт., рулевое колесо – 1 шт., рычаг переключения передач – 1 шт., регулируемый кронштейн сиденья – 1 шт., сиденье – 1 шт., комплект метизов для сборки – 1 шт.
